W dzisiejszej części omówimy temat zapisu do formatu IFC w Archicadzie tak aby uniknąć problemów z odbiorem w Tekli. Niestety nie unikniemy wszystkich problemów głównie z uwagi na niedoskonałości exportu/importu i możliwości formatu IFC 2×3.
Pliki odpowiadające za export/import do formatu IFC znajdziemy w katalogu:
Users\…\Graphisoft\IFC Translators 15.0.0 POL
Nas interesuje ten „Wymiana danych z Tekla Structures.xml”. Można go edytować ręcznie w XML notepad lub w momencie zapisu do IFC w Archicadzie. Na początek proponujemy zmieniać ten plik w AC.
Z ważnych rzeczy:
Funkcja BREP (boudary representation)– dzięki tej opcji będziemy mieli prawdziwy wygląd elementów 3D które są w jakimś stopniu nietypowe np.: łańcuch belek, nietypowe bryły. I tutaj trzeba cholernie uważać. Ściany powinny mieć funkcję BREP włączoną bo inaczej zdarza się że będą po konwersji w innym miejscu. Natomiast łańcuchy belek i pochyłe stropy muszą mieć tą opcję wyłączoną bo po konwersji będą w innym miejscu 🙂 Tak czy siak nic nas nie uchroni przed docinaniem elementów po konwersji w Tekli v17.
Wyliczone dane modelu – tutaj warto zaznaczyć tylko podstawowe dane elementów (objętość, powierzchnia, długość itp.) Przydatne do zrobienia szybkiego raportu z modelu IFC w Tekli (jeszcze przed konwersją) np. do szacunkowego kosztorysu. Z tym że trzeba mieć na uwadze że nie wszystkie dane są miarodajne! ale o tym będzie więcej przy omawianiu przedmiarowania z modelu.
GUID – nie wiem po co AC daje nam wybór między zachowaniem istniejących a wygenerowaniem nowych… GUID zawsze i wszędzie ma być ten sam bo inaczej nie idzie się połapać w modelu pod każdym względem.
Siatka – nie warto zaznaczać bo i tak się nie pojawi w IFC… Finalną wersję siatki warto mieć oddzielnie w DWG i przy koordynacji wgrać tak jak już pokazywaliśmy tutaj.
Materiały – przy exporcie nie mamy tu właściwie czego szukać. Materiały i tak nie będą takie jakie mamy przypisane do elementów w modelu w AC ponieważ Tekla nie rozpoznaje ich z pliku IFC. Jeśli zajmujemy się tylko konstrukcją to nie jest to dużym problemem. Jeśli będziemy bardzo chcieć wyciągnąć materiał z modelu IFC do Tekli to jest inna droga którą omówimy później.

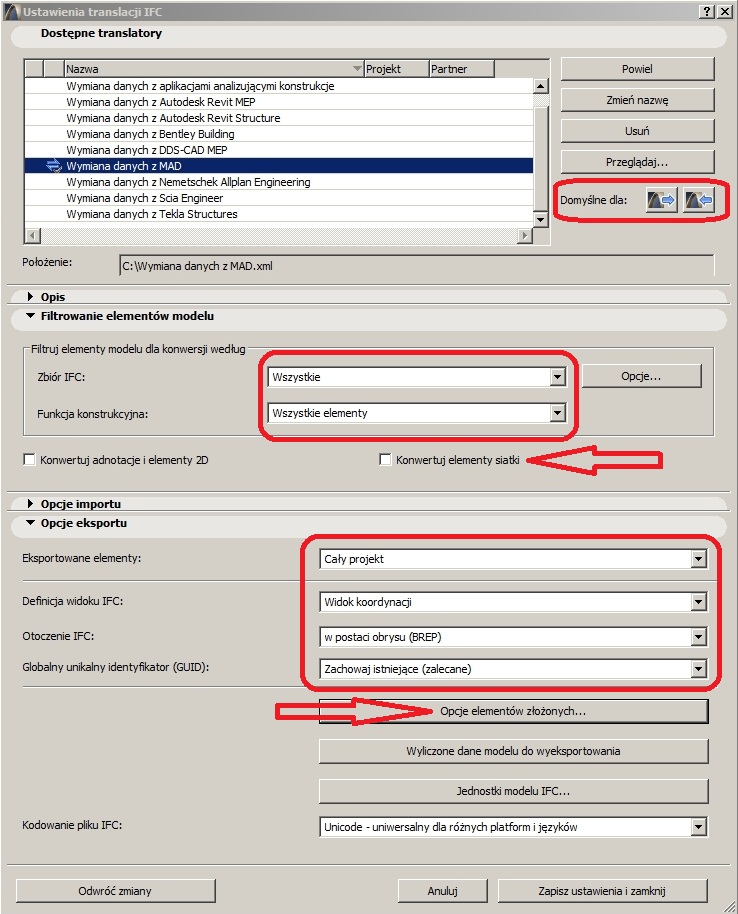

Poniżej screeny pokazujące właściwy wybór opcji:
Źródło dzięki uprzejmości Vostok Design http://www.vstk.eu/
Zapisując do IFC mamy kilka formatów do wyboru: IFC, ifcZIP, ifcXML itd. Tekla przyjmie każdą opcje ale trzeba mieć na uwadze że wybierając:
– XML – zamiast warstw stworzonych przez Architekta będziemy mieli podział na elementy IFC (IFCdoor, IFCwall itp.),
– zwykły IFC – będziemy mieli możliwość filtrowania IFC po warstwach stworzonych przez Architekta, przy okazji plik będzie kilkakrotnie mniejszy niż XML.
Naszym zdaniem warto wybrać zwykły i co ważne pełny (ze wszystkimi elementami) model IFC głównie z uwagi na:
– możliwość otworzenia w większości przeglądarek (BIM Vision, Tekla BIMsight) gdzie bardzo szybko można sprawdzić poprawność takiego pliku!,
– filtrowanie po warstwach daje szybką możliwość wyświetlenia konstrukcji ,
– cały obraz inwestycji pod okiem,
– w przypadku błędów w modelu (zła warstwa, nie przypisana funkcja elem. nośny itp.) można łatwo odnaleźć zagubiony element.
Plik wymiany danych warto odpowiednio nazwać np. użyć nazwy firmy z którą wymieniamy się danymi i ustawić na „domyślne” aby przez przypadek nie wybrać innych ustawień (czyli tak jak u nas na screenie).
Dla wytrwałych biegłych w angielskim polecamy cały dział „IFC Translators” w polecanym już przez nas pdf-ie: IFC2x3 Reference Guide AC15. Dla posiadających licencje AC 15 to samo będzie w pomocy ale już po polsku 🙂
Kolejnym etapem będzie konwersja modelu IFC do elementów rodzimych Tekli. Omówimy przy okazji na co zwracać uwagę przy modelowaniu w Archicadzie.
Maciej Dejer
Zespół M.A.D.
