Od kilku miesięcy można zauważyć coraz większe zainteresowanie zastosowaniem BIMu w infrastrukturze. Dlaczego jeszcze tego nie robimy? Powód jest jeden – nie mamy podstaw. Póki co możemy jedynie próbować przenieść istniejące już zasady spisane dla budownictwa kubaturowego. Wiąże się to jednak z koniecznością zmiany pewnych założeń. Prawdę mówiąc wielu, bo chociaż oba zakresy działalności inżynieryjnej: kubaturówkę oraz infrastrukturę moglibyśmy wrzucić do jednego worka z etykietą „budownictwo” to jednak więcej te dziedziny różni niż łączy.
To, na co ekipa z Politechniki Śląskiej (1) zwróciła uwagę podczas swoich rozważań to problemy prawne. Nie jest to nic nowego, że aby „zmusić” kogoś do wykonania określonych czynności w taki, a nie inny sposób, najlepiej jest ująć to w ramy prawa. I tutaj pojawia się zgrzyt: projekty infrastruktury w większości dotyczą sektora inwestycji publicznych. Problem polega głównie na braku w polskim prawie środków perswazji, mogących jakoś „zmusić” zamawiających do korzystania z BIM. Środowisko również nie ułatwia wdrożenia tej technologii do inwestycji publicznych – jest oporne na innowacje i zmiany utartych, znanych im ścieżek postępowania. Owszem, powinny zacząć obowiązywać zapisy z Dyrektywy Unijnej (18 kwietnia 2016 r.), ale nie zapomnijmy, że nie będzie to panaceum na wszelkie problemy, a niektóre źródła (2) podnoszą kwestię, że taki zapis wprowadzi tylko zamieszanie i dodatkowe problemy, z którymi będziemy musieli się zmierzyć. Ponadto pamiętajmy, że stosowanie BIM i narzędzi cyfrowych w realizacji inwestycji publicznych to jedynie zalecenie UE a nie wymóg (2).
No dobrze: załóżmy, że jednak ktoś chce zrealizować taki projekt w BIM. Czy może mu się udać? To bardzo trudne pytanie podzielę na dwie części:
- Czy istnieje oprogramowanie do modelowania 3D zdolne do udźwignięcia problematyki związanej z infrastrukturą? I czym właściwie różni się od projektu obiektu kubaturowego?
- Czy to wystarczy, żeby mówić o projekcie infrastruktury zrealizowanym w BIM?
Budownictwo kubaturowe w zakresie konstrukcji można opisać za pomocą prostych brył, z których większość to prostopadłościany. W przypadku obiektów liniowych modelarz musi zmierzyć się z trudnością, jaką niesie wprowadzenie do programu sparametryzowanych danych dotyczących spadków poprzecznych, zmieniających się w zależności od lokalizacji w rzucie (problem definiowania zakrętów czy krzywych przejściowych dla dróg). No i do tego nie jest to obiekt zupełnie płaski, ale posiadający również spadki podłużne, zależne od ukształtowania terenu. Naprzeciw tym problemom wyszły chociażby Bentley (z MicroStation (3)) oraz Autodesk (z pakietem Infrastructure Design Suite (4)). Więc odpowiedź na pierwsze pytanie brzmi: TAK.
Obaj wymienieni przeze mnie producenci oprogramowania zarzekają się na swoich stronach, że ich produkty nadają się do modelowania skomplikowanych inwestycji infrastrukturalnych. Ale czy do BIMu? Być może. W końcu można zarządzać, wymieniać się modelami (w ramach i-modeli korzystając z oprogramowania Bentley’a oraz przez Navisworks w przypadku Autodesku) itd.… A openBIM? Okazuje się, że niestety NIE.
Problem zawarty w przedrostku „open” to wymiana za pomocą formatu danych, którzy będzie „rozumiał” każdy, niezależnie od oprogramowania. Do tego konieczne jest umożliwienie za jego pomocą nie tylko projektowania ale również podczas budowy i dalszego zarządzania. Ten problem rozwiązuje co prawda, znany już dość dobrze, format IFC, ale niestety obecnie implementowany do oprogramowania schemat (IFC 2×3) nie jest przystosowany do opisu danych z projektów infrastruktury i skupia się prawie wyłącznie na wymaganiach stawianych przez obiekty kubaturowe w zakresie projektu konstrukcji i architektury. A wymagania infrastruktury są zgoła inne od opisanych dla budynków. Jak wielkie są to różnice uświadamia poniższa tabela.

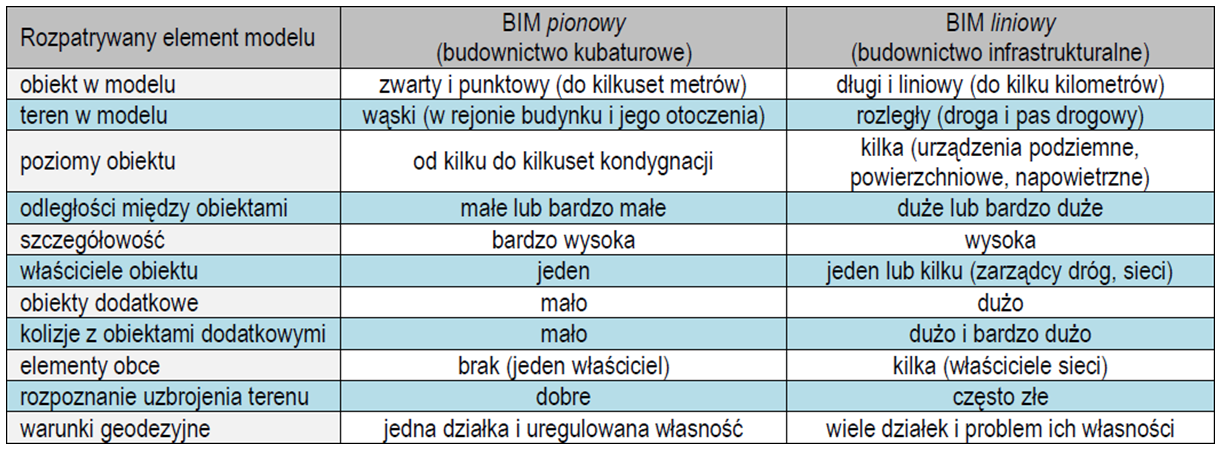

Tabela 1: Różnice w modelach BIM między obiektami kubaturowymi i infrastrukturalnymi (5)
Na szczęście problem ten został już dawno zauważony i obecnie trwają wzmożone prace nad jego rozwiązaniem!
Jak donosi (6) struktura buildingSMART International w 2013 roku uległa reorganizacji a jednym z jej efektów było powołanie specjalnej jednostki – Infrastructure Room (InfraRoom), której działania stały się priorytetem dla bSI. Do nadrzędnych celów, jakie postawiono przed grupą można zaliczyć m.in. (7):
- Opracowanie schematów IFC obejmujących nowe zagadnienia,
- Ustalenie zasad współpracy przy inwestycjach infrastrukturalnych,
- Opisanie wytycznych dla modelu, dotyczących sposobu przedstawienia geometrii oraz ilości informacji,
- Utworzenie bibliotek elementów,
- Koordynacja z systemami OGC (Open Geospatial Consortium) oraz ISO.
Ich osiągnięcie ma w efekcie spowodować integrację procesu projektowania, budowy i eksploatacji dla wszystkich projektów liniowych w celu:
- Wizualizacji inwestycji, aby wspomóc podejmowanie kluczowych dla projektu decyzji,
- Interdyscyplinarnej kontroli jakości projektu,
- Wykorzystania modeli do planowania robót przez wykonawców,
- Możliwości weryfikowania danych w projekcie (nie tylko do sprawdzenia przyjętych założeń konstrukcyjno-materiałowych, ale również danych ilościowych),
- Umożliwienia zarządzania z wykorzystaniem interdyscyplinarnych modeli (8).
Zarys planu działania grupy pojawił się już pod koniec tego samego roku (9). Od początku było wiadomo, że największym wyzwaniem (ale i osiągnięciem) będzie opracowanie wytycznych dla opisu osi obiektów liniowych, gdyż to one determinują wybór odpowiednich rozwiązań. W tym celu powołano kilka projektów, których realizacja ma zbliżyć nas do końca prac, które zwieńczy opracowany schemat IFC dostosowany do wymagań infrastruktury.
Częściową pomoc w opisie inwestycji z tej branży niesie już format IFC4. Na konferencji w Helsinkach jeszcze w 2013 roku na jednej z prezentacji (10) pojawiły się informacje o nowych elementach, które mają służyć właśnie infrastrukturze:
- IfcProjectedCRS i IfcMapConversion pozwalające odwołać do koordynatów GIS,
- Wprowadzenie do klasyfikacji elementów liniowych: odcinków dróg, segmentów mostowych, chodników, itp. (IfcCivilElement),
- Wprowadzenie obiektów geograficznych: stawów, drzew, przystanków, ławek, itp. (IfcGeographicElement),
- Rozszerzono definicję IfcSite,
- Wprowadzono strefy przestrzenne umożliwiające nie hierarchiczne, nienakładające się podziały funkcjonalne.
Co prawda patrząc na tempo wdrażania formatu IFC4 (na dzień, w którym piszę ten artykuł nie odbyła się ani jedna certyfikacja, chociaż schemat opublikowano już w 2013 (!) roku) optymizm nieco maleje, ale branża infrastruktury może będzie bardziej zachłanna na nowe możliwości. W końcu nie ma wyboru, który format implementować w swoje środowiska, jak to jest w przypadku budownictwa kubaturowego. Druga sprawa, że oprogramowania do przestrzennego modelowania obiektów liniowych jest mniej niż do konstrukcji czy architektury więc może proces wdrożenia i certyfikacji będzie mógł przebiec sprawniej. A może implementacja schematu IFC4 nie będzie konieczna i „przeskoczymy” od razu do kolejnego, nakierowanego już właśnie na opis inwestycji branży infrastruktury? Jak można zauważyć na grafice pochodzącej z wspomnianej już prezentacji (10) format IFC5 ma być kolejnym etapem rozwoju schematu.

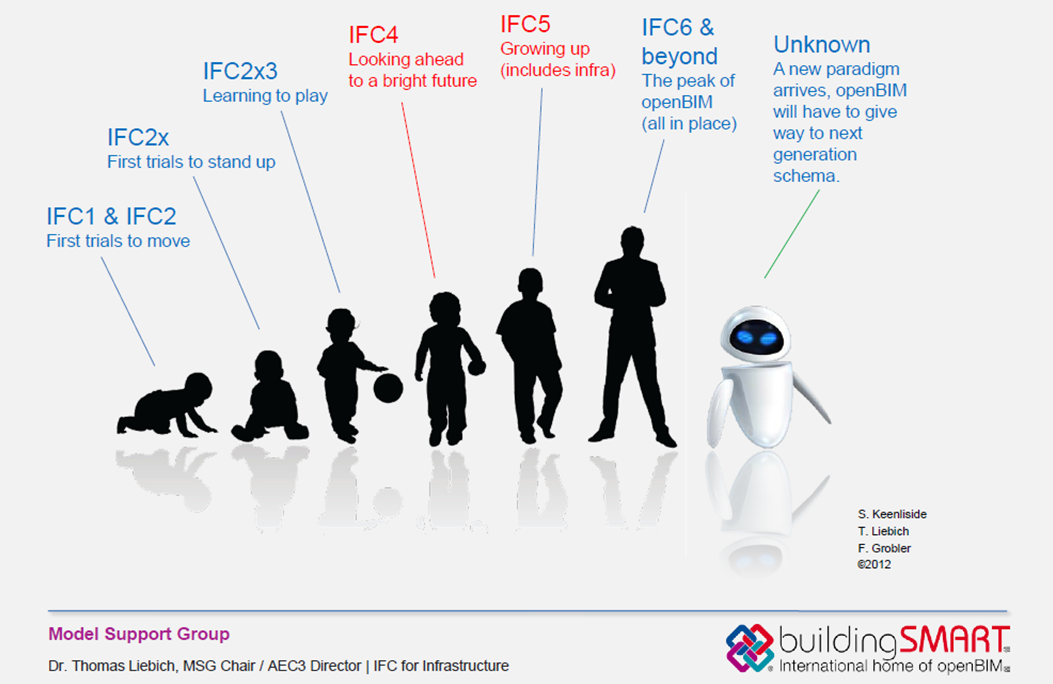

Rysunek 1: Rozwój klasyfikacji IFC (10)
Ale rok 2013 przyniósł jedynie zarys planu na IFC dla infrastruktury. To dopiero początek tej historii…
Karolina Wróbel
Zespół M.A.D.
Literatura:
- Marek SALAMAK, Marcin JANUSZKA, Tomasz PŁASZCZYK. BIM i rzeczywistość poszerzona w zarządzaniu obiektami mostowymi. [aut. książki] Praca zbiorowa pod red. Marka SALAMAKA. Konstrukcja i wyposażenie mostów. Gliwice : Epigraf, 2015, strony 219-235.
- cadportal.pl. CADportal.pl – Projektowanie CAD bez tajemnic. [Online] 15 kwiecień 2015. http://cadportal.pl/dyrektywa-unijna-szansa-na-przyspieszenie-w-bim/.
- [Online] https://www.bentley.com/en/products/product-line/civil-design-software.
- [Online] http://www.robobat.pl/oprogramowanie/autodesk-infrastructure-design-suite.html?gclid=Cj0KEQiAu9q2BRDq3MDbvOL1yaYBEiQAD6qoBgq49kUXmx9mSk5sLvoRbspFgbOQkuMOG3q0lcjpfDYaAt938P8HAQ.
- J. BOHATKIEWICZ, S. BIERNACKI, M. DRACH, K.JAMROZIK. BIM w drogownictwie: perspektywy, możliwości i ograniczenia. II Międzynarodowa Konferencja i Targi BIM Projek-towanie Przyszłości. Kraków : brak nazwiska, 4-5 marca 2015.
- buildingSMART International. Newsletter No 13: August 2013, buildingSMART International, wrzesień 2013.
- BuildingSMART International Infrastructure Room. Work Plan 2015 – Summary. [dokument PDF]
- Modellgrunnlag: Krav til grunnlagsdata og modeller. 2014.
- buildingSMART International. Newsletter No 14: November 2013. 2013.
- IFC for INFRAstructure. Thomas LIEBICH, INFRA-BIM Workshop. Helsinki : bSI, 2013.
