Jakiś czas temu mieliśmy zapytanie o zaprezentowanie dla klienta chmury punktów w sposób interaktywny. Dotychczas znalezione rozwiązania prezentacji chmur punktów to najczęściej nakręcony film bezpośrednio z programu do obróbki punktów. Nie udało nam się znaleźć takiej prezentacji w której można samemu obrócić chmurą punktów, przybliżyć, oddalić, pospacerować, polatać itp.
Postanowiliśmy spróbować swoich sił używając darmowego oprogramowania. Jak tego dokonaliśmy o tym poniżej.
Na początku wspomnę, że aplikacja którą wykonaliśmy jest raczej polem doświadczalnym niż finalnym projektem. Dzięki silnikowi Unity 3D opcji do zaprezentowania chmury punktów w sposób interaktywny jest bardzo dużo. Użyliśmy do niej:
- oprogramowania Unity 5 Pro (ale równie dobrze wystarczy wersja darmowa „personal edition’. Różnica będzie tylko taka że w wersji darmowej nie można wyłączyć logotypu Unity który pojawia się przy starcie aplikacji)
- darmowego assetu za pomocą którego pliki chmur będą czytelne dla Unity „Point Cloud Free Viewer” https://www.assetstore.unity3d.com/en/#!/content/19811 minus tej wtyczki to czytanie chmur punktów tylko w formacie ODT, w tym wypadku trzeba użyć konwerterów. Opcja druga to płatny asset https://www.assetstore.unity3d.com/en/#!/content/16019 który czyta więcej formatów.
- darmowego assetu za pomocą którego będziemy mogli chodzić lub latać „3rd Person Controller + Fly Mode” https://www.assetstore.unity3d.com/en/#!/content/28647
- chmury punktów którą dostarczyła nam firma BIM POINT z jednej ze swoich realizacji o wielkości 47 mln punktów. Taka ilość punktów jest maksymalna jeśli chcemy prezentować aplikację na laptopie (i7, grafika geforce 860m, 8GB RAM ) Unity jak i wtyczka przyjmie spokojnie każdą ilość punktów. Wszystko zależy od stacji roboczej na której tworzymy jak i prezentujemy projekt.

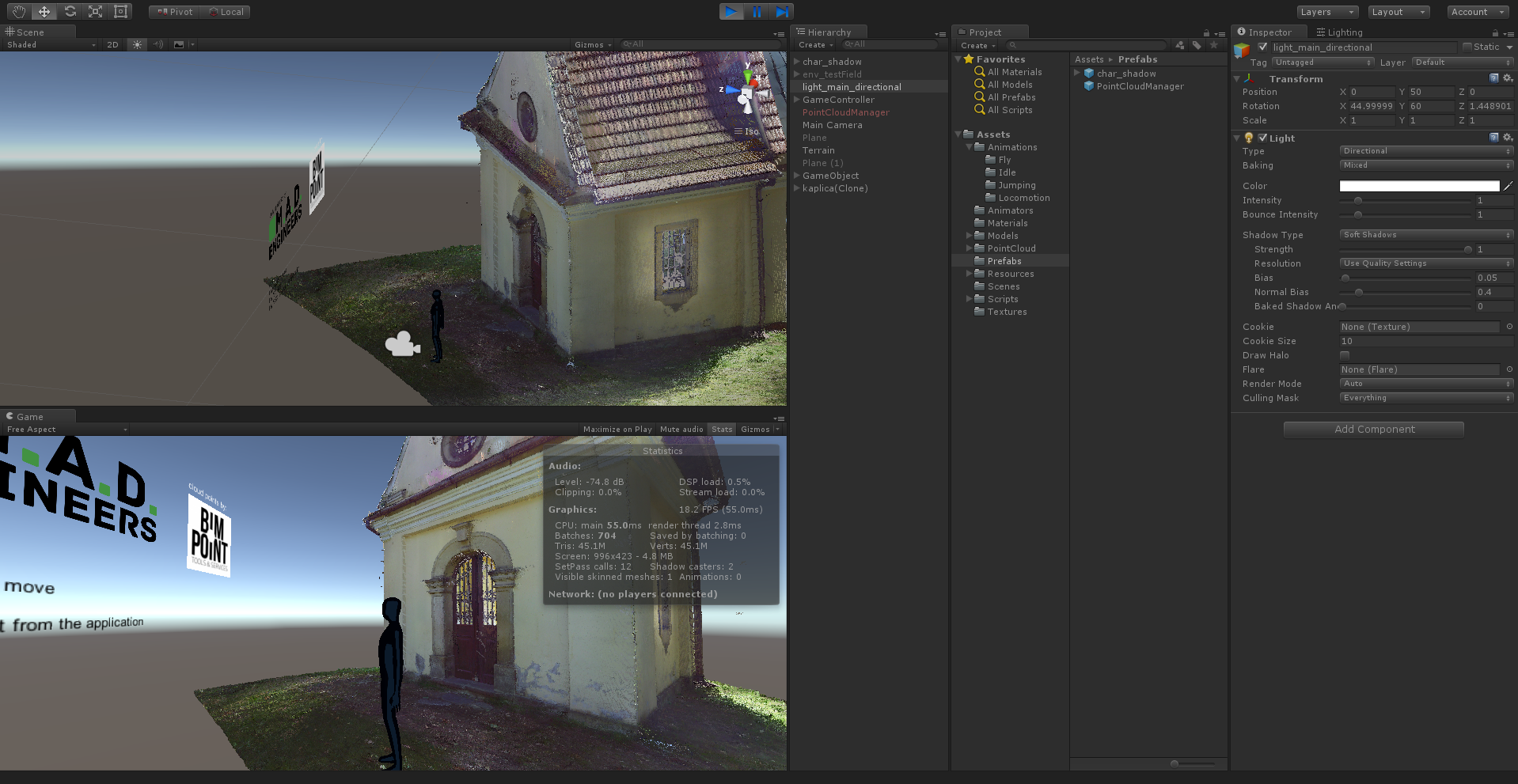

Po połączeniu wszystkiego w projekt Unity, powinniśmy uzyskać coś takiego jak poniżej:
Stąd możecie ściągnąć gotową aplikację na system Windows http://modele.mad-engineers.pl/kapliczka.7z
Po uruchomieniu aplikacji będzie możliwość odpalenia jej w dowolnej rozdzielczości i jakości.
Maciej Dejer
Zespół M.A.D.
