O BIM outsourcingu wspominaliśmy już kilka razy na naszym blogu. Na przykładzie weryfikacji przedmiaru elementów konstrukcji chciałbym pokazać konkretne jego zalety. W ramach zlecenia dostaliśmy dokumentację oraz plik excela. Przedmiar w exelu był zrobiony standardowo, wszystko uszeregowane w odpowiednie grupy, każdy wiersz miał swoją pozycję składającą się z czterech cyfr np. 2.3.5.1

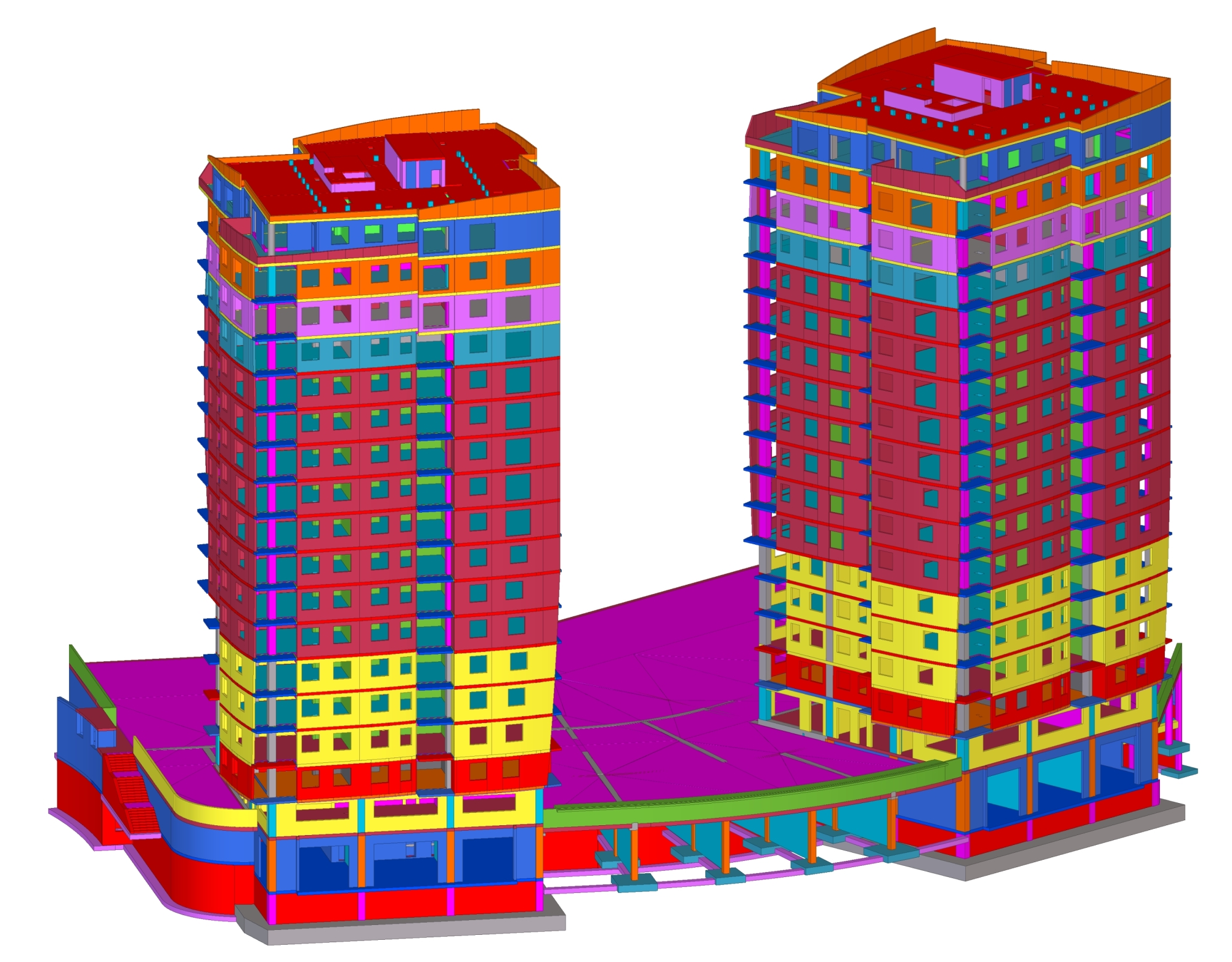

Zrobiliśmy więc model w taki sposób aby każdy element miał wpisaną pozycję z excela. Z jednej strony pozwoliło nam to nie popełnić żadnego błędu z drugiej strony generalny wykonawca który zamówił weryfikację mógł „wyspowiadać się” z każdego pytania typu: a czemu tu jest taka ilość 🙂
Plusy takiego rozwiązania:
– brak możliwości popełnienia błędu duplikujących się ilości,

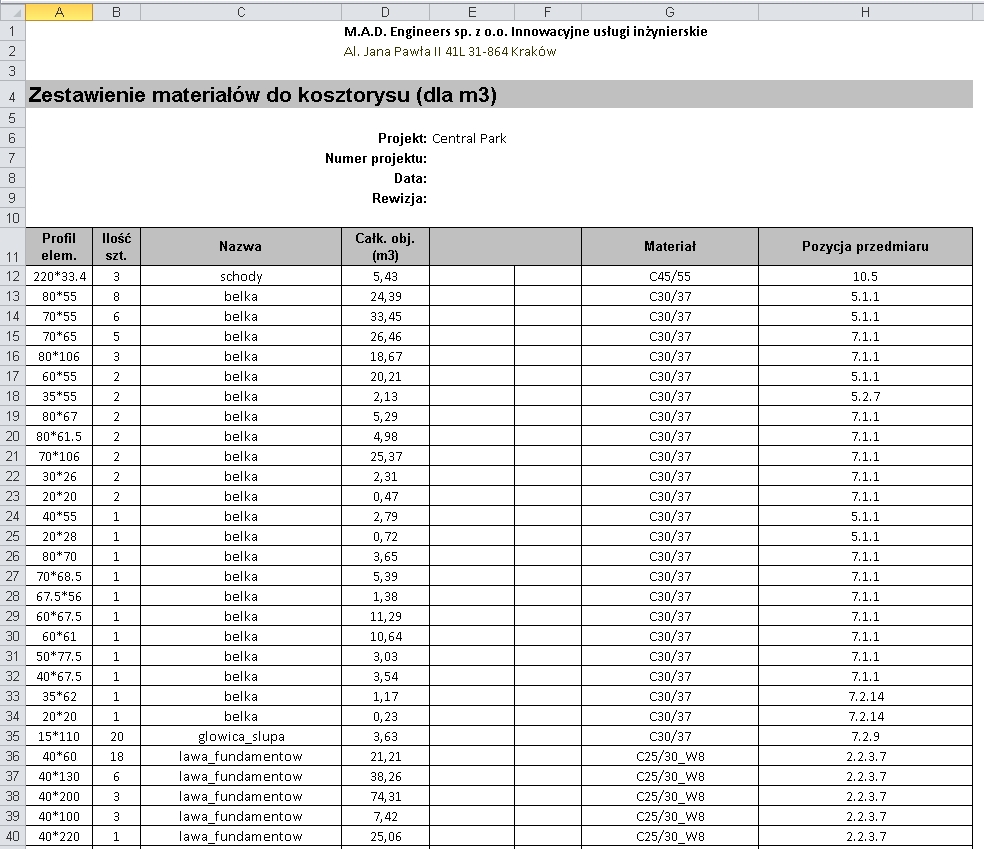

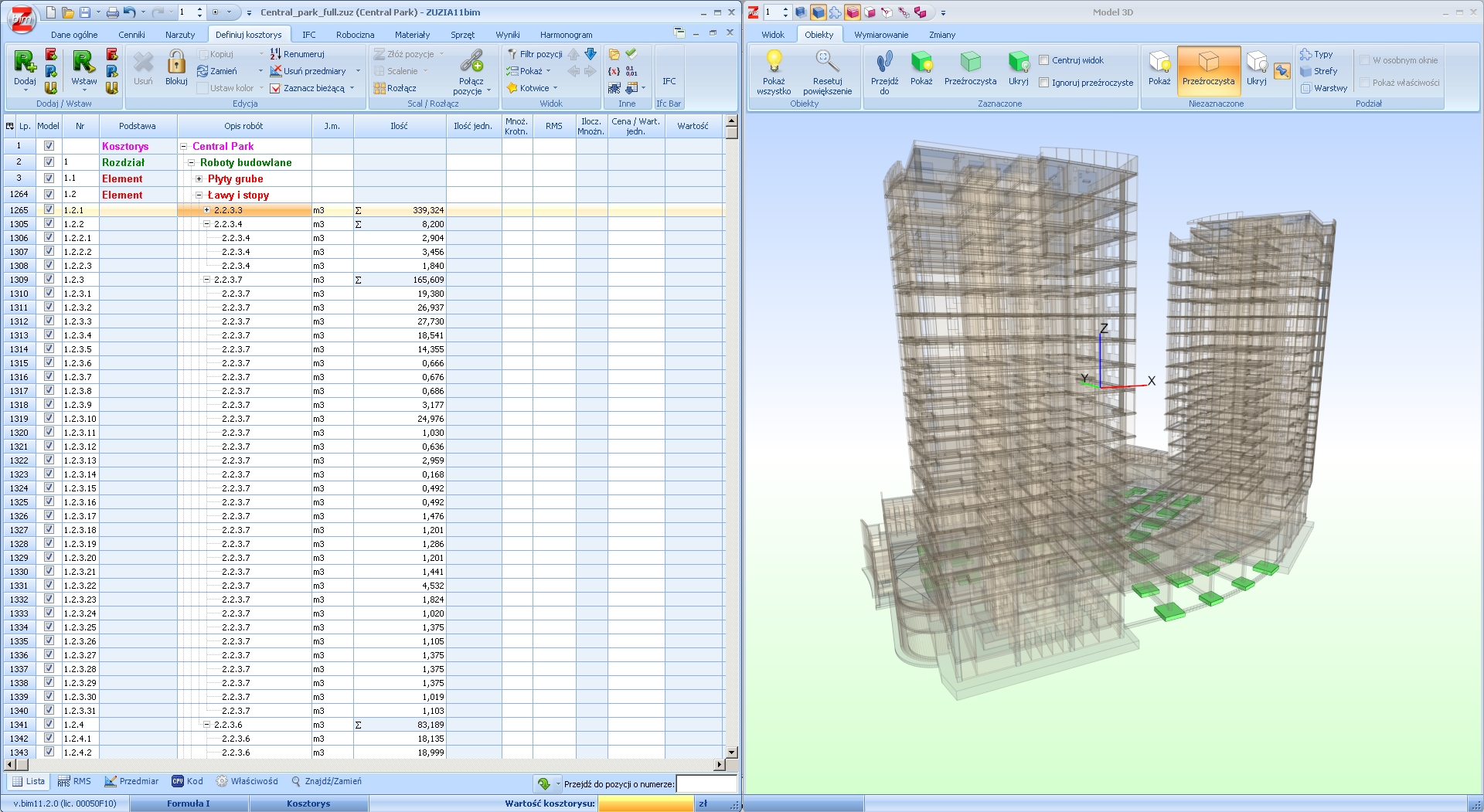

– raport każdego elementu z modelu w excelu wraz z kolumną pokazującą numer pozycji z przedmiaru,

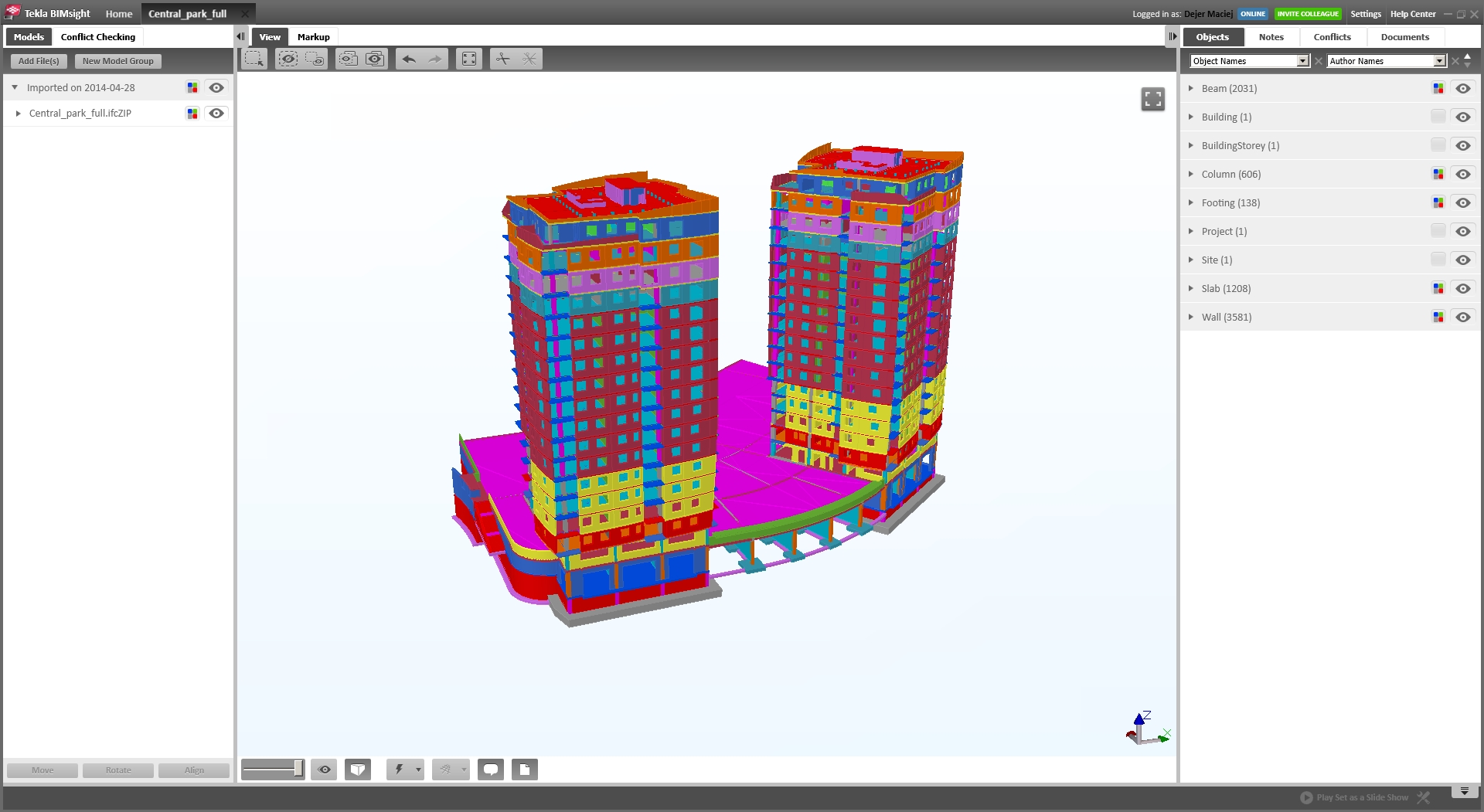

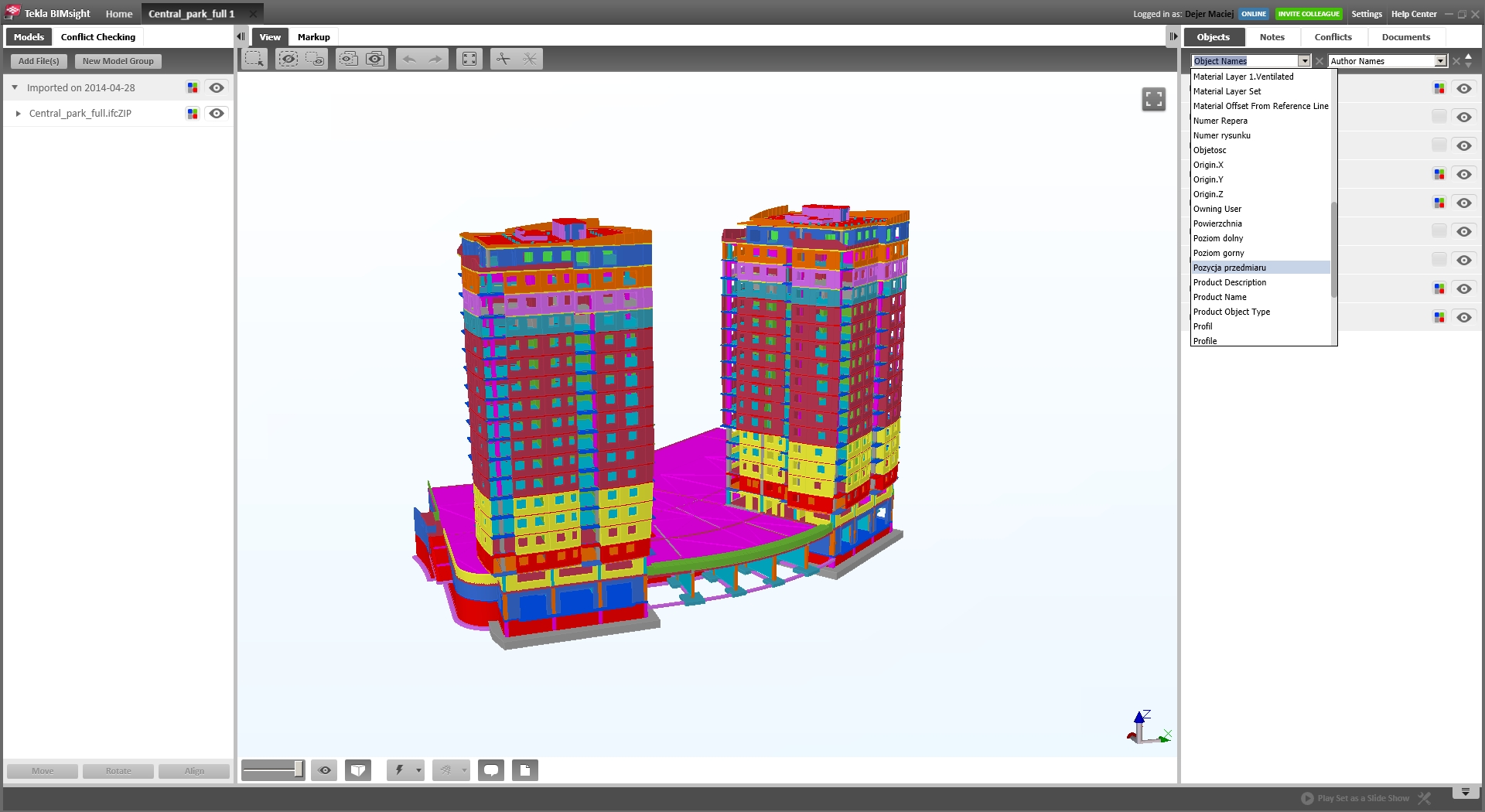

– możliwość pokazania modelu inwestycji na spotkaniu z inwestorem na darmowym oprogramowaniu Tekla BIMsight,

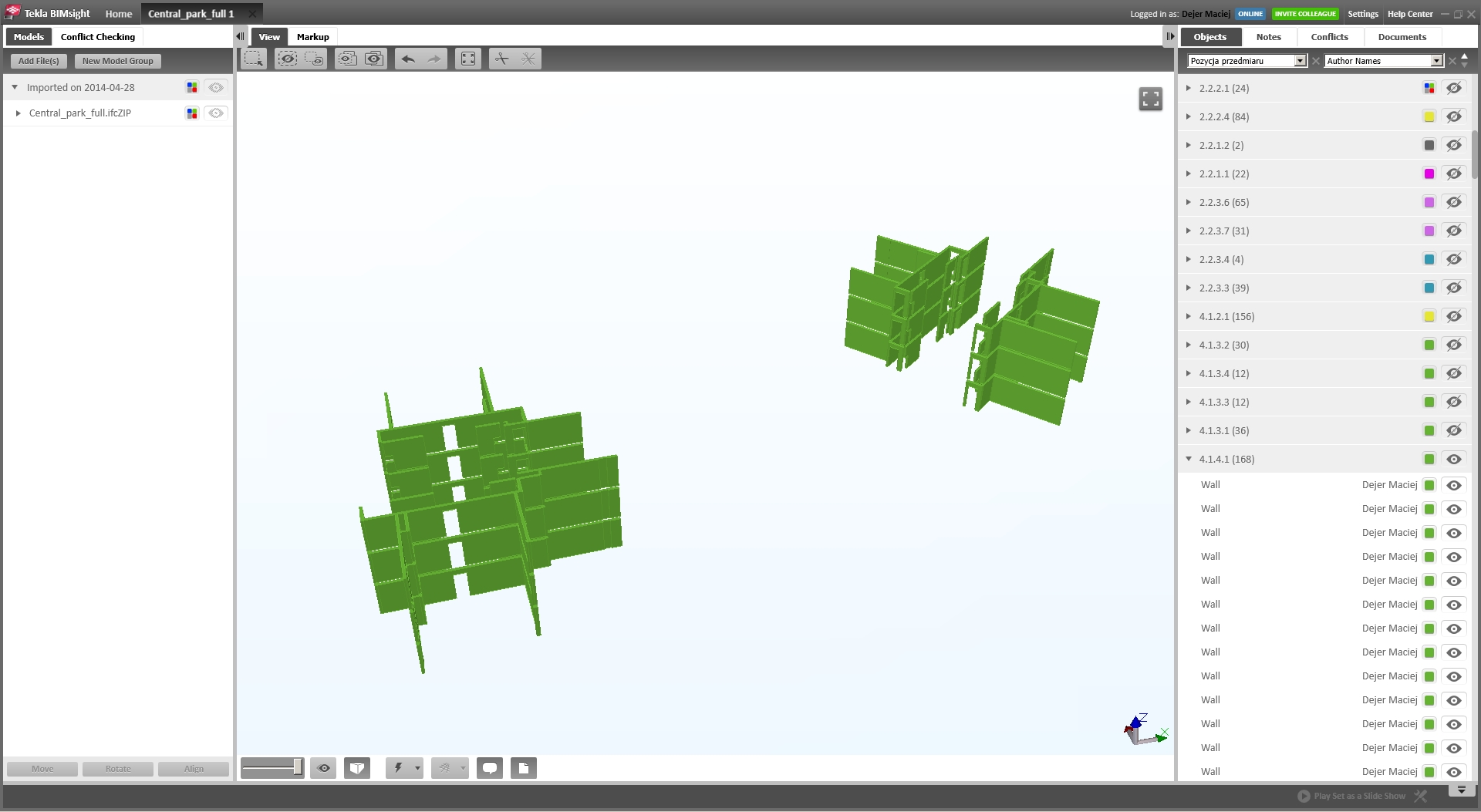

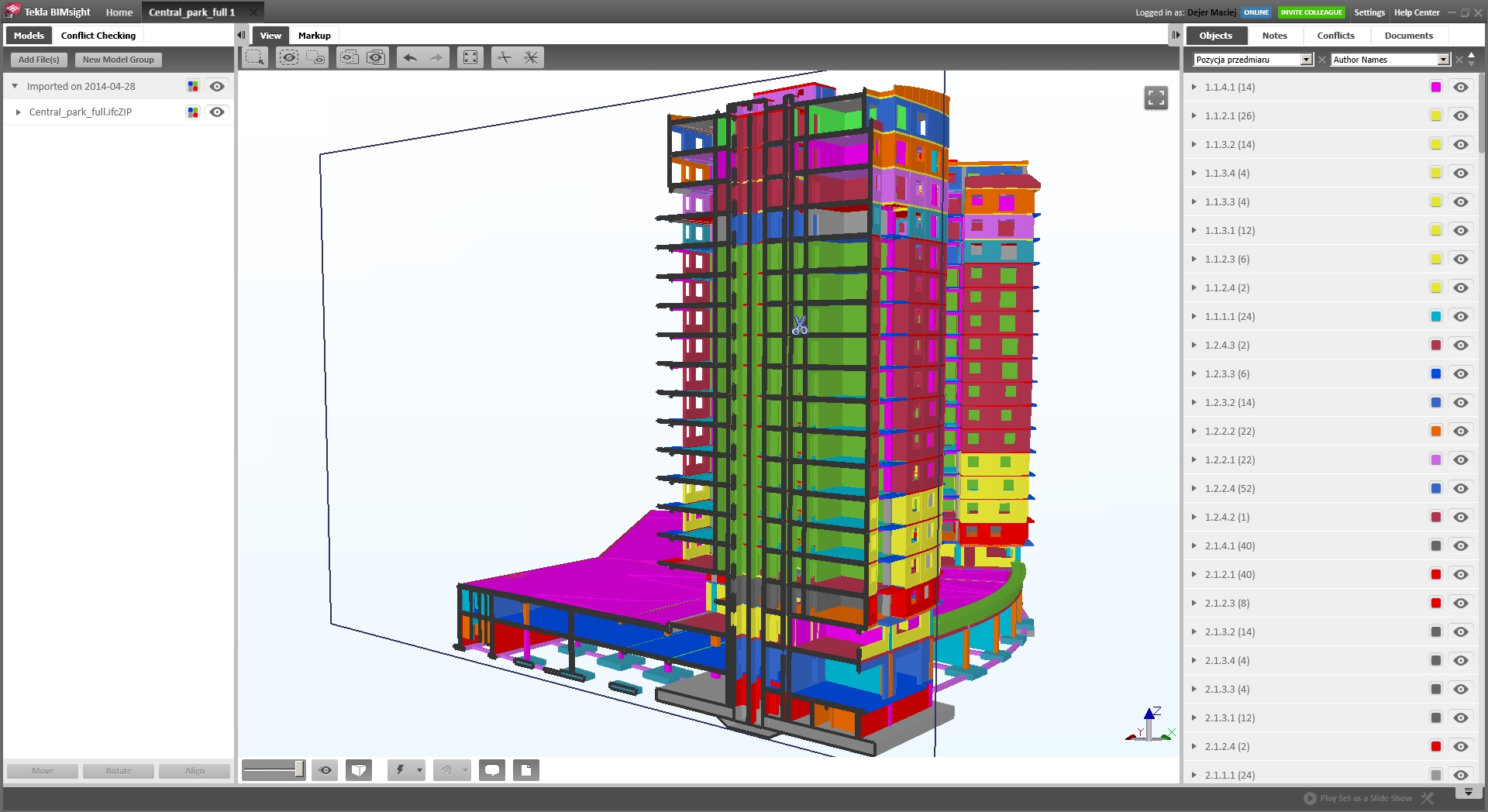

– każda pozycja z przedmiaru możliwa do pokazania w 3D,

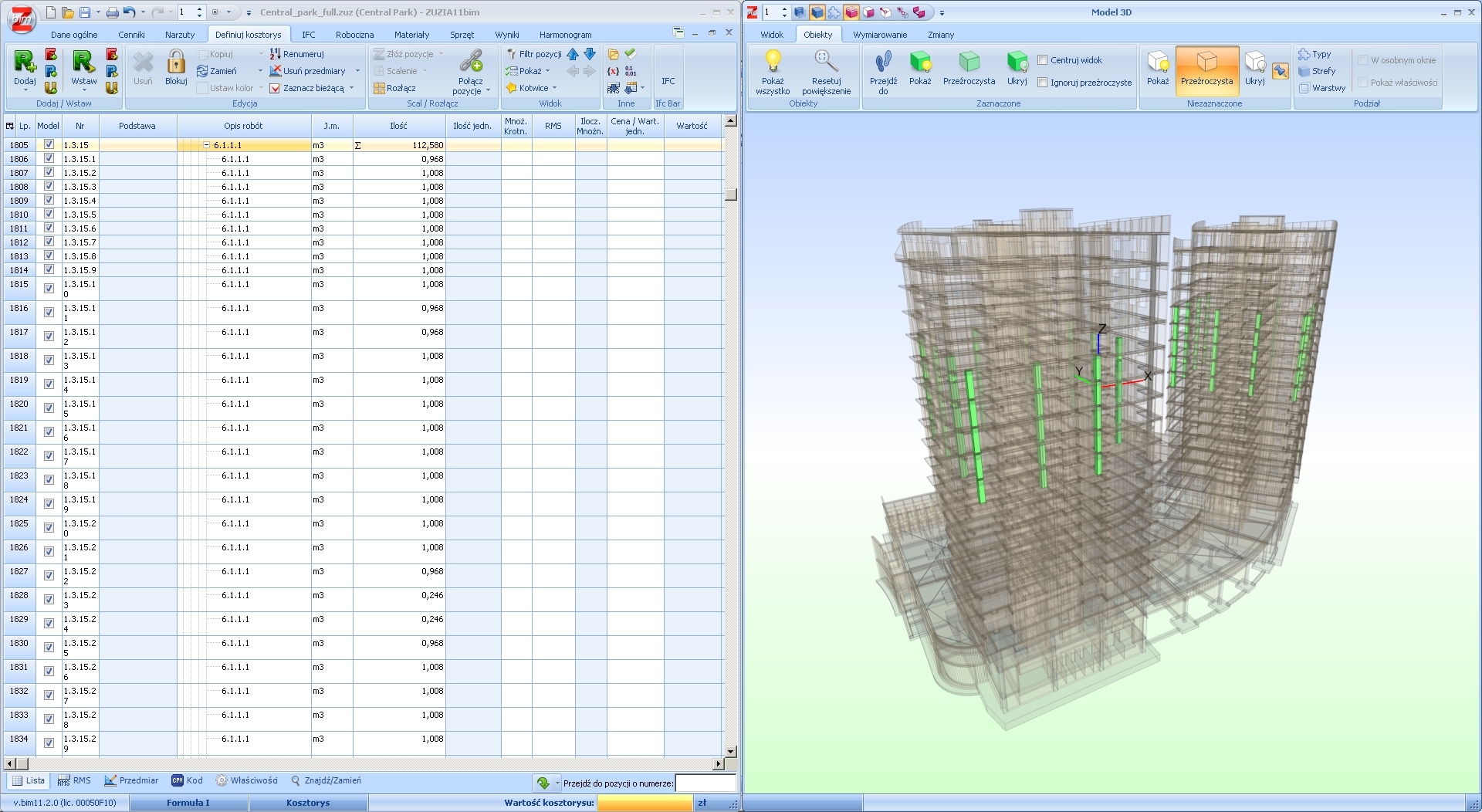

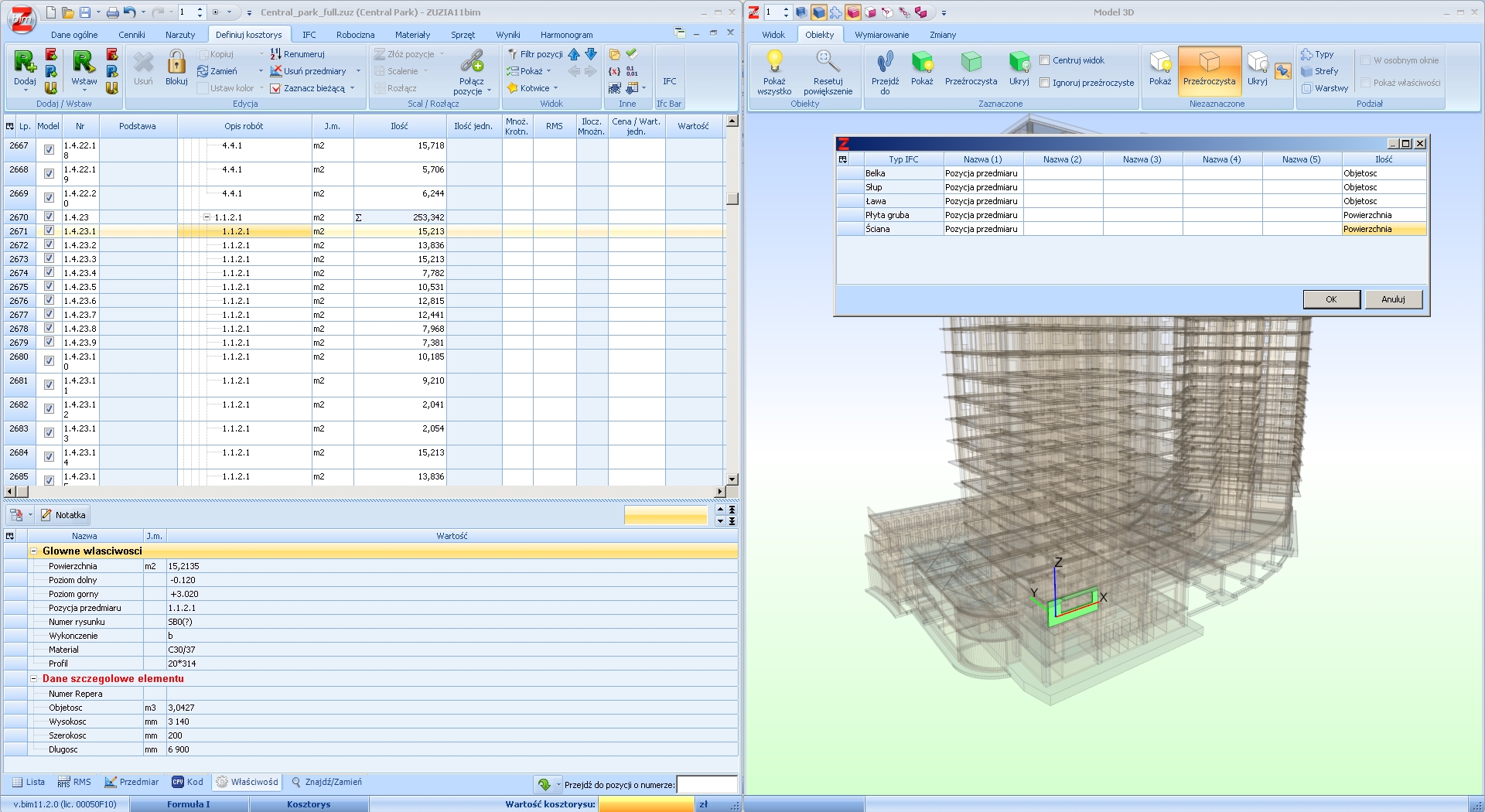

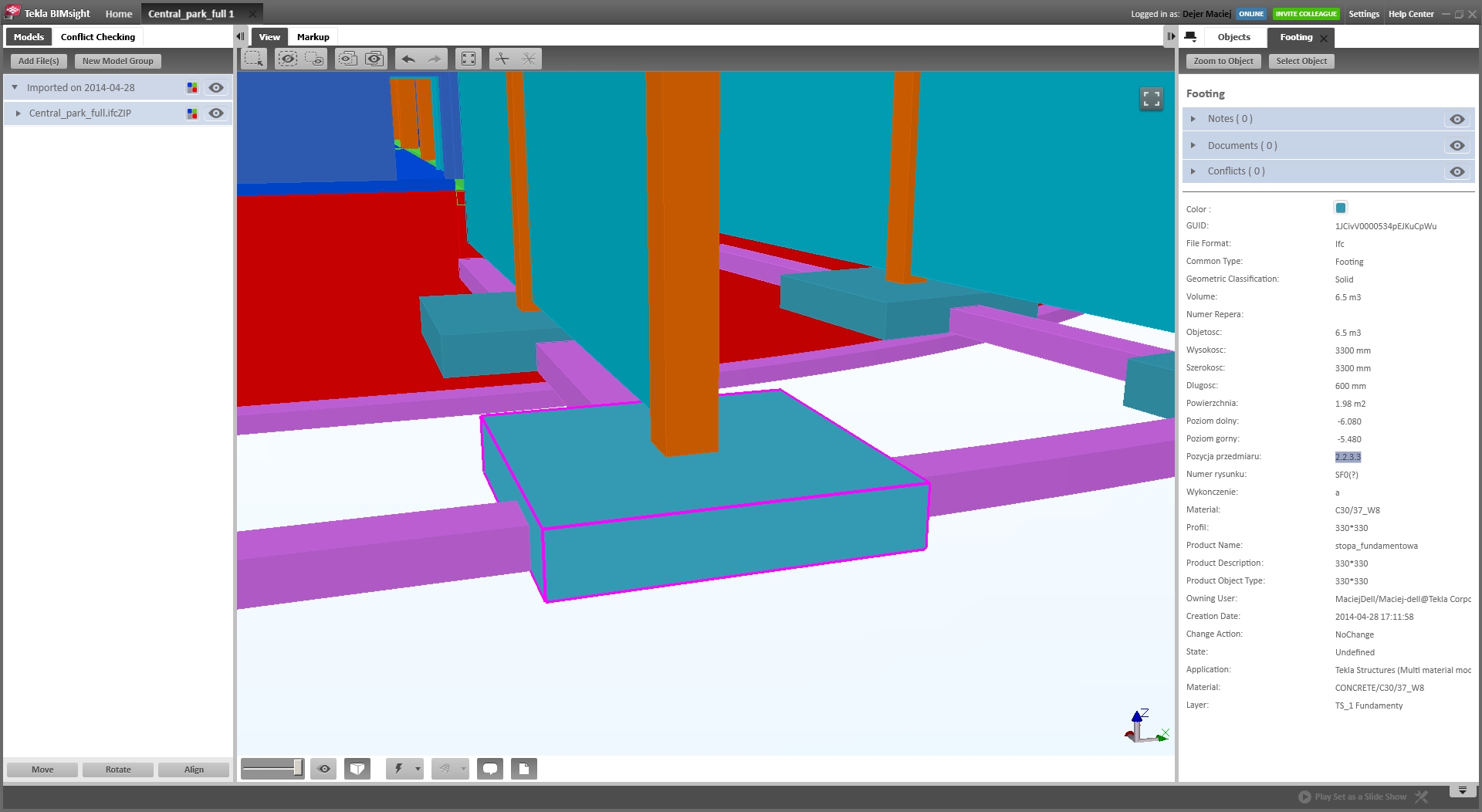

– możliwość sprawdzenia każdego elementu w 3D i sprawdzenie jaką ma pozycję z excela.
Poniżej mała galeria odwołująca się do powyższych plusów.
Maciej Dejer
Zespół M.A.D.
Dodaj komentarz
Musisz się zalogować, aby móc dodać komentarz.
a cena takiej usługi kształtuje się na jakim poziomie?
Ten budynek był troszkę wyjątkowy, bo w kształcie delikatnego żagla. To skutkowało tym, że każde piętro było inne. W tym przypadku cena kształtowała się na poziomie 5 tys. zł.
